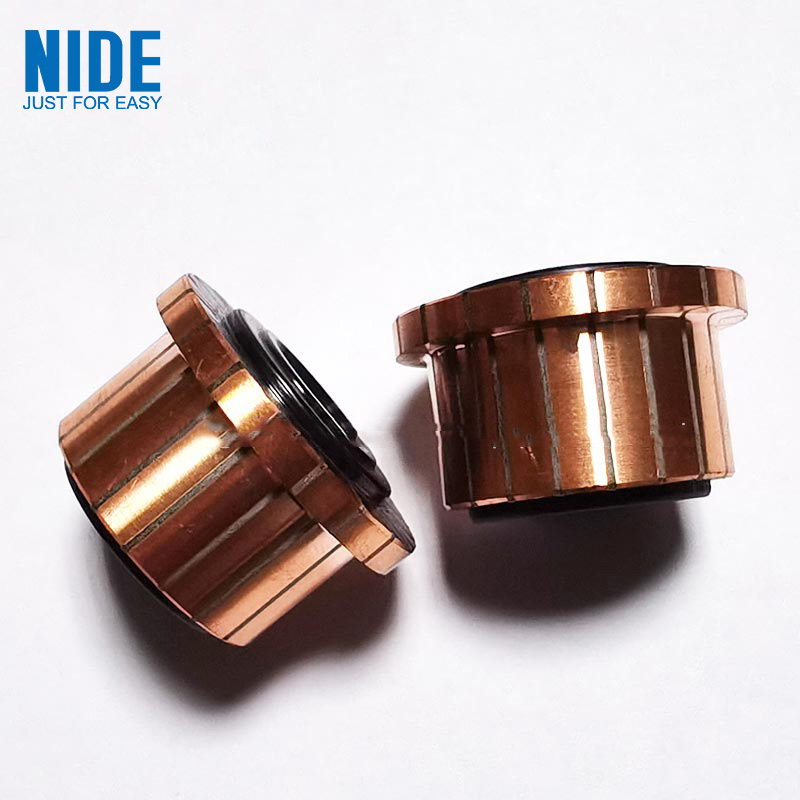

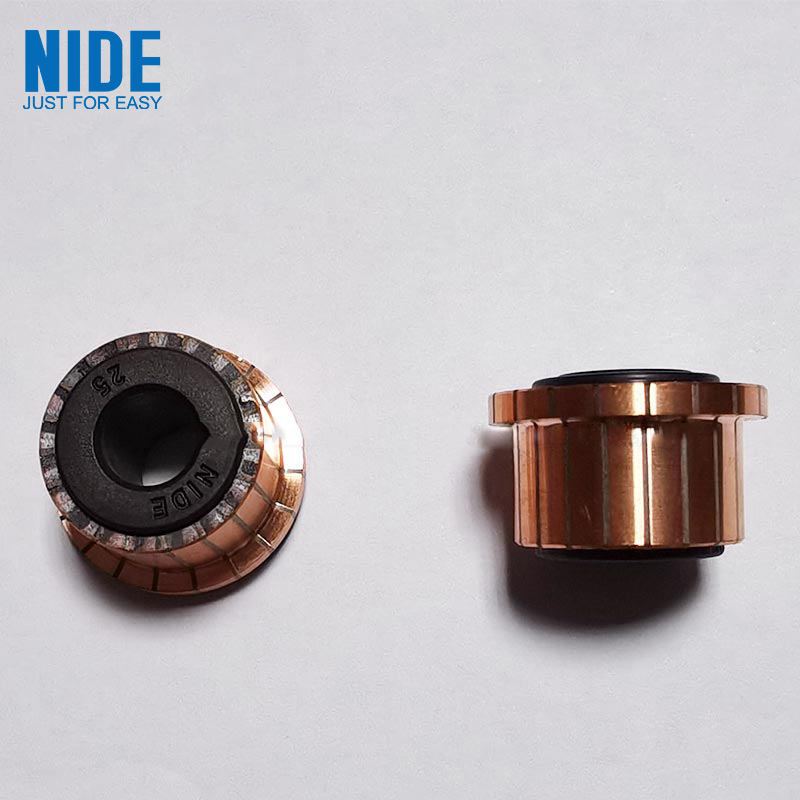

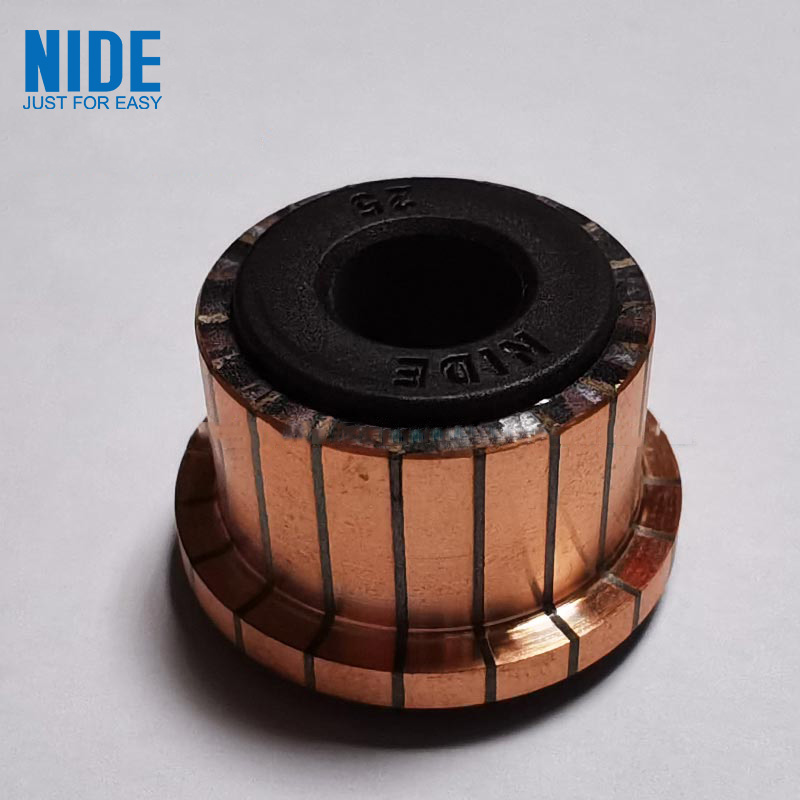

Сегментны камутатар электраінструментаў уключае ў сябе пластыкавую аснову і шчылінны камутацыйны медны ліст. Верхняя частка камутацыйнага меднага ліста шчыліннага тыпу забяспечана прыступкай зварачнага дроту. Сумежныя шчылінавыя камутуючыя медныя лісты ізаляваны і ізаляваны лістамі слюды. У цэнтры ёсць верхняе цыліндрычнае ўнутранае адтуліну і ніжняе цыліндрычнае ўнутранае адтуліну, размешчаныя кааксіяльна, а дыяметр адтуліны верхняга цыліндрычнага адтуліны меншы, чым у ніжняга цыліндрычнага адтуліны,
№ мадэлі |
OD (мм) |
ID (мм) |
Агульная вышыня (мм) |
Даўжыня сегмента (мм) |
Дыяметр крука/паднята (мм) |
Бар № |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Электраінструмент Сегментны камутатар шырока выкарыстоўваецца ў аўтамабільнай прамысловасці, бытавой тэхнікі, электраінструмента і іншых галінах.
Сегментны камутатар электраінструментаў маеасаблівасць Эфектыўна палепшыць механічную трываласць і прадукцыйнасць пры перавышэнні хуткасці.
